變電站、變電所、配電房、開閉所、箱變……看完不再傻傻分不清!【電纜管道封堵，全能服務商----株洲完全科技 轉載整理】有很多人一直對變電站、變電所、配電房、開閉所、箱變這幾個電力名詞很模糊傻傻分不清楚，搞不明白它們之間的區別，今天咱們就來深入地探討下它們到底是如何定義的，它們之間有什么本質的區別。

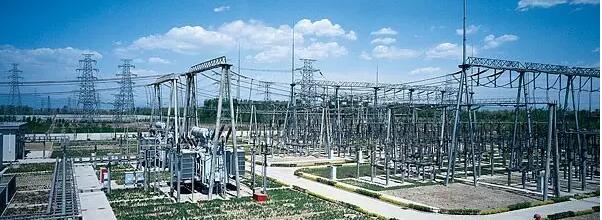

變電站與變電所
定義：變電站和變電所是連接發電廠到用戶的一個過渡場所。由于發電廠到用電城市和工廠距離非常遠，而發電廠發出電力的電壓不高，這樣電流就很大，電流大的話，根據焦耳定律在輸電線路上就會產生很大的熱量，這樣會導致輸電線路損壞，而且電流轉換為熱能也是一種損失，所以需要把發電廠發出電力的電壓通過變電站和變電所升高，然后長距離輸送到我們生活的城市和工廠，然后再通過當?shù)氐淖冸娬竞妥冸娝央妷航档�，通過配電等措施變成我們?nèi)粘５?20V或380V的電壓。
變電所與變電站的區別在于變電所的電壓等級比變電站低，并且目前“變電站”這種說法更加普遍。變電所按用途可分為電力變電所和牽引變電所。
位置：
1)從供電經濟性的角度考慮，變電站應接近負荷中心。
2)從生產角度考慮，變電站不應妨礙生產和廠內運輸，變電站本身設備的運輸也應當方便。
3)從安全角度考慮，變電站應避開易燃易爆場所，宜設在單位的上風側。
4)在企業中，不易設在容易沉積粉塵和纖維的場所，不應設在人員密集的地方。
5)變電站的選址和建筑還應考慮到滅火、防蝕、防污、防水、防雨、防雪、防震以及防止小動物鉆入的要求。
作用：變換電壓、接受和分配電能、控制電力的流向和調整電壓等級。
牽引變電所
定義：牽引變電所是電氣鐵路和電車專用的變電所。牽引變電所把區域電力系統送來的電能，根據電力牽引對電流和電壓的不同要求，轉變?yōu)檫m用于電力牽引的電能，然后分別送到沿鐵路線上空架設的接觸網，為電力機車供電，或者送到地下鐵道等城市交通所需的供電系統，為地鐵電動車輛或電車供電。
作用：牽引變電所的功能是將三相的110kV(或220kV)高壓交流電變換為兩個單相的27.5kV的交流電，然后向鐵路上、下行兩個方向的接觸網(額定電壓為27.5kV)供電，牽引變電所每一側的接觸網都被稱做供電臂。該兩臂的接觸網電壓相位是不同的，一般是用分相絕緣器隔離開來。
牽引變電所
一條電氣化鐵路沿線設有多個牽引變電所，相鄰變電所間的距離約為40~50km。在長的電氣化鐵路中，為了把高壓輸電線分段以縮小故障范圍,一般情況下每隔200~250km還設有支柱牽引變電所,它除了完成一般變電所的功能外，還把高壓電網送來的電能，通過它的母線和輸電線分配給其他中間變電所。
相鄰變電所間還設置了分區亭，通過分區亭斷路器或隔離開關的操作，實行雙邊(或單邊)供電。如果分區亭兩側的某一區段接觸網發生短路故障，可由供電的牽引變電所饋電線斷路器及分區亭斷路器，在繼電保護的作用下自動跳閘，將故障段接觸網切除，而非故障段的接觸網仍照常工作，從而使事故范圍縮小一半。
分區亭
配電房
定義：配電房又叫配電所，是帶有低壓負荷的室內配電場所，主要為低壓用戶或用電設施配送電能。其內部安裝有開關、互感器、電容器以及相關的保護測量裝置。配電所與變電所的區別在于，配電房(配電所)中無變壓器，而變電所中有變壓器。
大廈配電房
小區內的配電房
配電房按照用途不同可以分為公用配電房和專用配電房，兩者的區別在于：
1、從權限來講，專用配電房是由業主自主管理的;公用配電房屬于供電局管理的。
2、從負荷分配來講，專用配電房所供的負荷是小區內的公共設施設備用電，如消防泵、生活泵、風機、電梯、公共照明和配套商業等設備用電;公用配電房所供的負荷是專供居民生活用電。
開閉所
定義：開閉所，指不進行電壓變換而用開關設備實現電路開閉的配電所，是將高壓電力分別向周圍的幾個用電單位供電的電力設施，位于電力系統中變電站的下一級。其特征是電源進線側和出線側的電壓相同。
開閉所也指用于接收電力并分配電力的供配電設施，高壓電網中稱為開關站。中壓電網中的開閉所一般用于10kV電力的接受與分配。開閉所一般兩進多出(常用4~6出)，只是根據不同的要求，進出可以設置斷路器、負荷開關。
位置：設在車站、露天倉庫、電力機務段、樞紐站等大宗負荷處。
作用：將供電臂分段，事故時縮小事故范圍，提高供電的可靠性、靈活性;減少變電所的復雜性;不改變電壓大小，只擴大饋線回路數，相當于配電所。
箱式變電站
定義：箱式變電站(簡稱箱變)是一種把高壓開關設備配電變壓器、低壓開關設備、電能計量設備和無功補償裝置等按一定的接線方案組合在一個或幾個箱體內的緊湊型成套配電裝置。它適用于礦山、工廠企業、油氣田和風力發電站。
箱式變電站(簡稱箱變)一般由高壓室、變壓器室和低壓室組成。箱變產品是一種比較簡易的變配電裝置，其變壓器的容量一般不超過1250kVA。
位置：
第一種，主要用在城市的住宅小區以及街道，用于在用電高峰期需要增加電壓。
第二種，主要用于臨時性的供應電量，比如在工地，在已有建筑物的情況下，我們需要改造用電設備。在野外作業的時候也是經常用到箱式變電站的，比如：工地、碼頭、機場等等。
作用：箱式變電站用于高層住宅、豪華別墅、廣場公園、居民小區、中小型工廠、礦山、油田以及臨時施工用電等場所，作配電系統中接受和分配電能之用。
現如今，無論是在哪類電力工程安裝中，電纜管道的密封防水封堵要求越來越高，直接關系的輸電設備能否正常運行，直接關系到生命財產。所以針對于電纜管道封堵的封堵施工要求，許多地方都開始了強制要求。目前許多地方主要采用充氣式電纜管道封堵系統進行一個有效的密封處理，運用它特有的柔性封堵特性，給電纜的安全運行提供了簡單有效長久的保護。完全科技的WQ-TEK®充氣型電纜管道封堵氣囊有多年的市場推廣。已在北京、江蘇、武漢、長沙、寧波，太原等地區不同領域電力電纜工程中得到廣泛的應用與推廣，受到業界多方的認可。
WQ-TEK®充氣型電纜管道封堵氣囊是株洲市完全科技有限公司結合國內外先進技術研發的一種新型管道柔性密封系統，現已獲得國家實用新型專利證書，充氣型套管式電纜貫穿密封裝置可針對各種塑料、鋼鐵、混凝土等管道提供完全防水密封，有效防止水滲漏而流入管孔、變電站地下室或用戶端的受電部位。

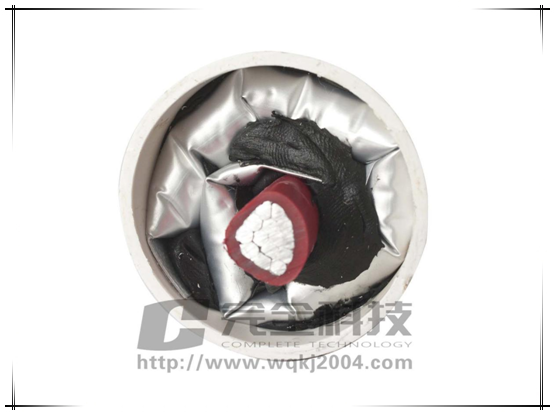

充氣型電纜管道封堵氣囊
【特性與優點】
◆安裝快速、 拆除簡便、應用范圍廣;
◆滲水的管道、橢圓形的管道或電纜皆可安裝;
◆充氣式電纜管道密封袋空管及多芯電纜均可應用;
◆充氣式管塞不含有毒泡沫及樹脂，不受酸堿性環境影響，不受管道流水影響;
◆防止電纜潛動移位、可抵抗嚴苛的環境，使用壽命20年以上。
◆對管網做分段封堵后，縮短甚至避免搶維修前的抽水、挖泥時間，極大提高搶維修作業效率。
